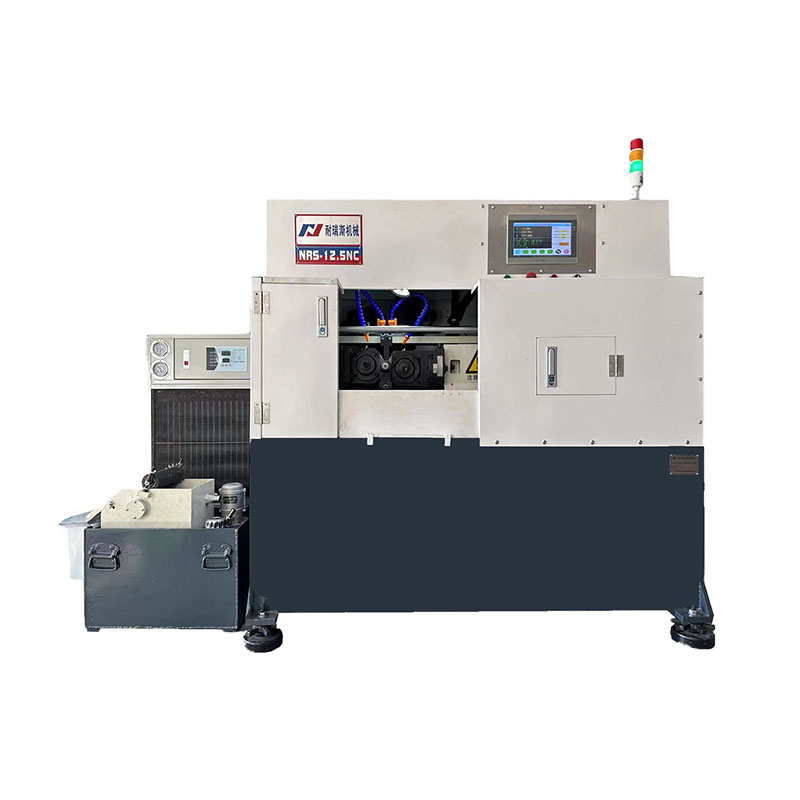

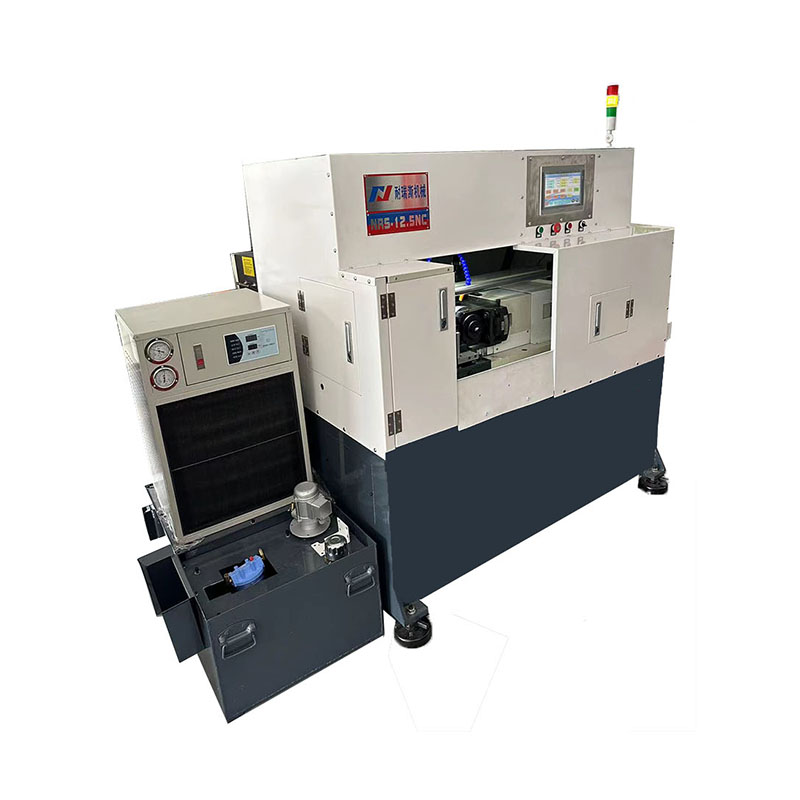

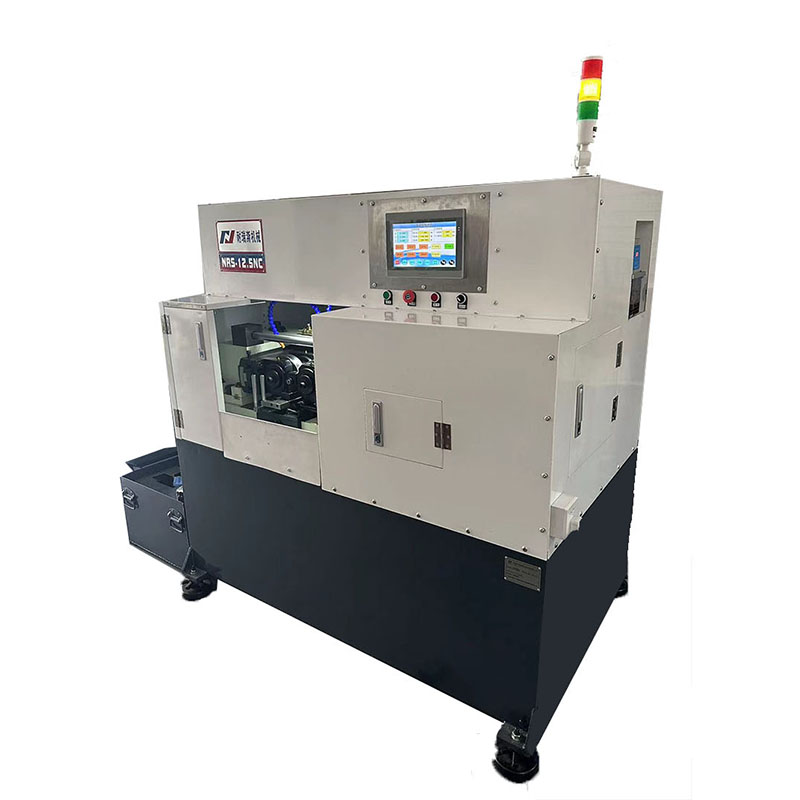

Automatische CNC-draadwalsmachine heeft de kenmerken van een hogere rolnauwkeurigheid en digitalisering en eenvoudigere automatisering.
Automatische CNC-draadwalsmachine heeft de kenmerken van een hogere rolnauwkeurigheid en digitalisering en eenvoudigere automatisering.
Dongguan Neres Hardware Machinery co., LTD. Is een fabrikant van draadrollen in China, automatische CNC-draadrolmachine is mijn fabrieksgebruik van geavanceerde digitale besturingstechnologie, onafhankelijk onderzoek en ontwikkeling van een krachtige rolvormmachine. Het wordt voornamelijk gebruikt voor het koudvormen van ingewikkelde spiebanen met kleine modulus en uitwendige schroefdraad met hoge precisie. Het kan ook worden gebruikt voor het koudwalsen van andere zeer nauwkeurige conodonten. Heeft de volgende voordelen:
â Bedieningspaneel met aanraakscherm, meer precisiecontrole;
âOp basis van een hoog stijf bed, is het uitgebreide ontwerp van verschillende rollende armaturen vereist;
âDrie-assige servobediening, verbetering van de nauwkeurigheid en levensduur van de matrijs;
âDeze automatische CNC-draadrolmachine is eenvoudig te bedienen, de linker en rechter spindel kunnen worden aangepast door gegevensinvoer tussen de roltandafstand en tandpositie, de grootte van de middenafstand van de linker en rechter spindel kan worden aangepast door invoer gegevens;
âKan hoog rollen, de linker en rechter spil door hun eigen onafhankelijke servomotoraandrijving, door synchrone besturing kan tandafwijking worden geëlimineerd om rollen met hoge precisie te bereiken;
âNiet-hydraulische toevoerkogelschroef, verminder de invloed van hydraulische temperatuurverandering op de bewerkingsnauwkeurigheid;
âMet radiaal rollen, axiaal rollen, opnieuw rollen, heen en weer rollen van 4 verwerkingsmethoden, kan het hetzelfde werkstuk zijn voor rollen met meerdere stations;
âDeze automatische CNC-draadrolmachine is uitgerust met speciale onderdelen, kan spline-as, vortex-as, gewone draad, rechte korrel, gaas en andere onderdelen realiseren voor nauwkeurig rollen;
We hebben twee typen CNC-draadrolmachines: NRS-25NC en NRS-15NC.
Technische specificaties |
NRS-25NC |
|
productnaam |
Automatische CNC draadwalsmachine |
|
Bereik van draad |
Duikrollen MAX. diameter |
80mm |
Doorvoerrollen MAX. diameter |
45mm |
|
Belde van lengte (invoer) |
120 mm |
|
Belde van lengte (doorvoer) |
3000mm |
|
Spindel snelheid |
CVT van 1ï½60 tpm/min |
|
Aanvoersnelheid rechter spil |
MAX.600mm/min |
|
De afstand tussen de spindels |
180mmï½280mm |
|
Spindel reis |
100mm |
|
Spil rotatie Hoek |
±7,5° |
|
Hoogte van referentieniveau tot midden van de spil |
180mm |
|
Smering van kogelomloopspindels |
Automatische geforceerde smering |
|
Smering van het rechter spilgeleidingsoppervlak |
||
Draad rollende matrijzen |
MAX. diameter |
220mm |
Boring diameter |
75mm |
|
Breedte bereik |
150mm |
|
Sleutel manier |
|
|
Motorvermogen voor spindelaandrijving |
servomotor2×5.5kw |
|
Collant-kracht |
0,09kw |
|
Maximale roldruk |
250 KN |
|
Hoogte vanaf de vloer tot het midden van de spil |
950mm |
|
Bediening vereiste ruimte |
2100mm*1600mm*2100mm |
|
Netto gewicht |
3200 kg |
|
Aantal stuurassen |
3 assen |
|
Rechts spindel mobiele servomotor |
5,5kw |
|
Min. instructie-eenheid |
Rechte as |
0,001 mm |
Rotatie as |
0,001° |
