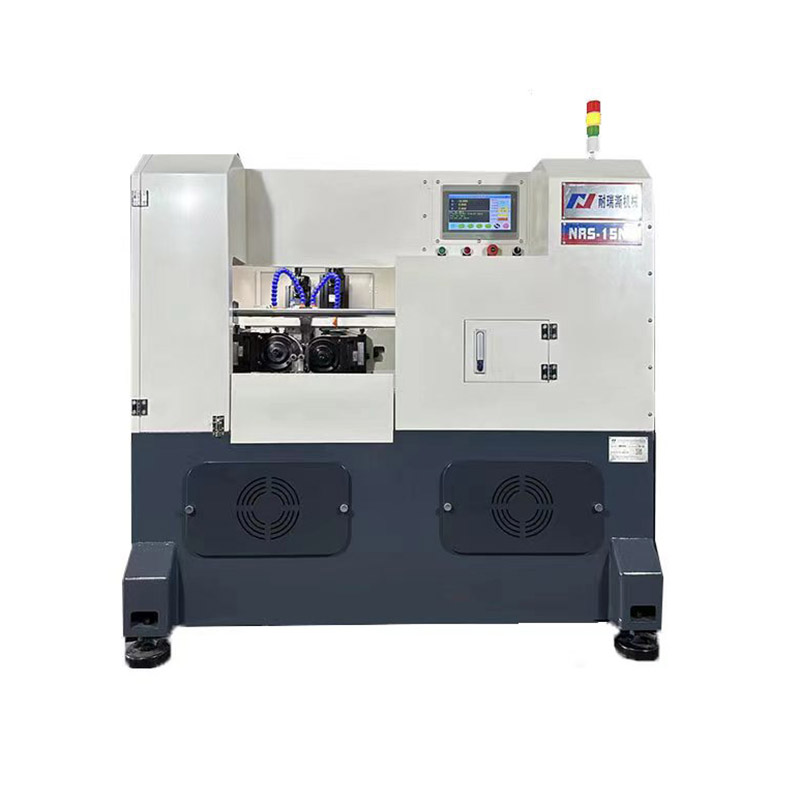

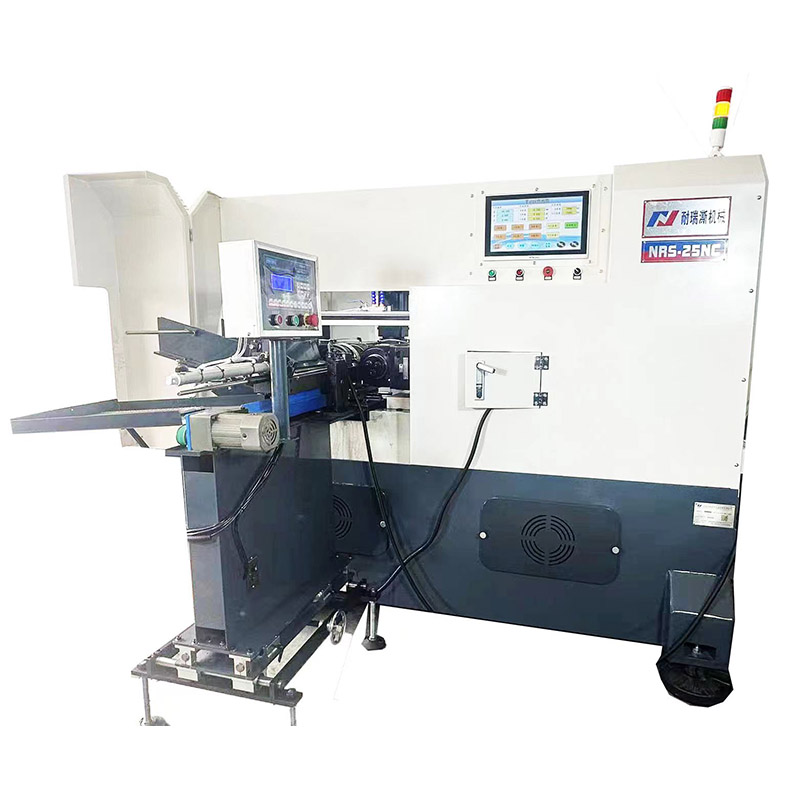

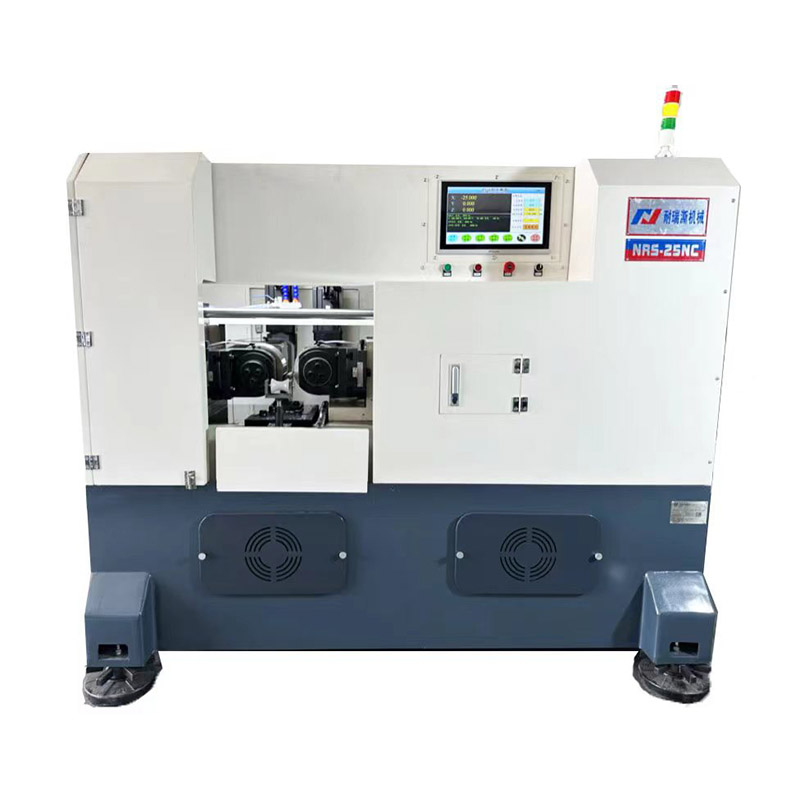

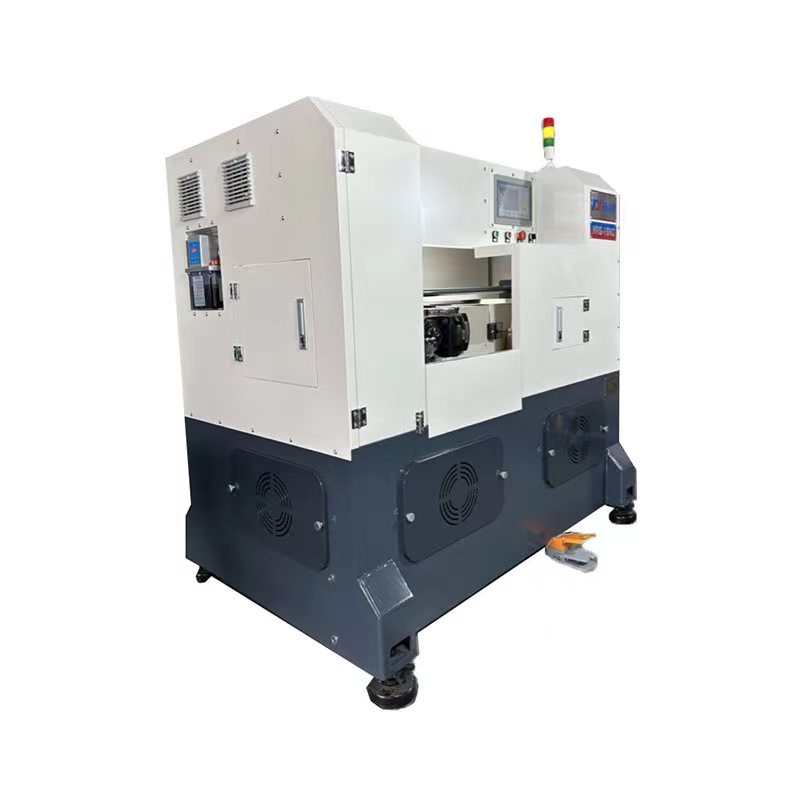

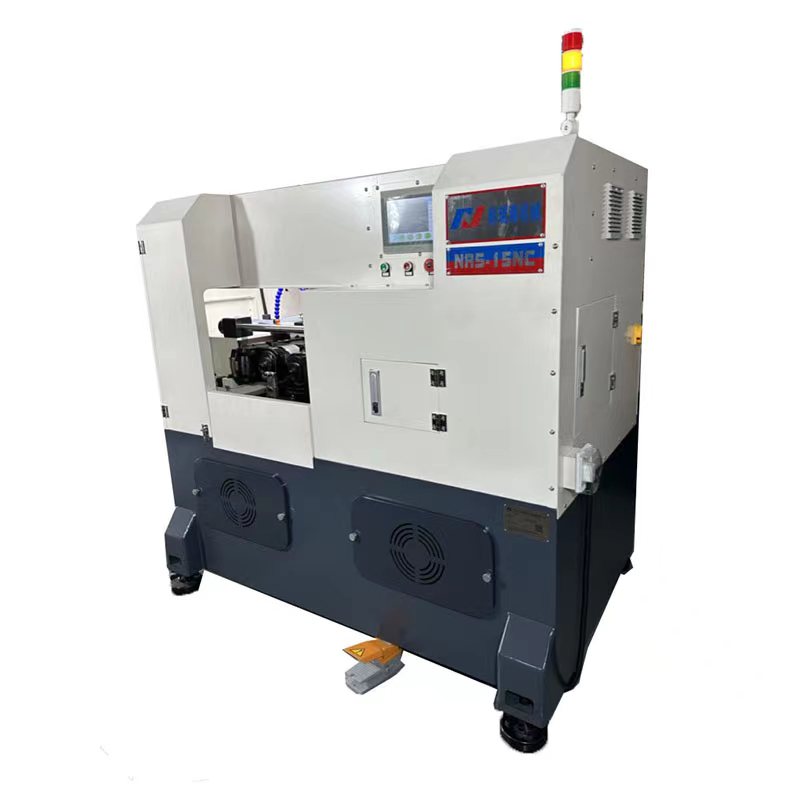

CNC Servo-Motor Dread Rolling Machine

CNC Servo-Motor Dread Rolling Machine

I 、 De belangrijkste kenmerken van deze CNC -thread -rollende machine:

   A. Modelcode is servomotoraandrijving, maximale uitvoer 30 -tons.

  B. De volgende werkstukken kunnen worden gemaakt volgens het type rol:

   1. [In feed]: vaak gebruikte 55 ° en 60 ° driehoekdraad, de CNC-draadrolmachine kan het werkstuk verwerken:

       Diameter ≤φ80 mm, pekstum 8,0 mm, de maximale lengte is 150 mm

  2. [THRU-FEED] Vaak gebruik

C. Structurele kenmerken: de twee rolschachten worden aangedreven door servo -motoren en de voedingsas wordt opgerold door Servo Motors

     Beadstang overdracht in voer.

D. Deze rollende machine kan ook een verscheidenheid aan tandvormproducten verwerken, zoals: wormtanden, trapezoïde tanden, bal

   Schroef, rollen, knurlen, rollende groef, enz. Moet worden bepaald volgens het tekenoppervlak.

II 、 Technische specificaties:

 1. Buitendiameter van de rollende draad: φ3 ~ φ80mm

 2. Rolling thread toonhoogte: 0,6 ~ 8,0 mm

 3. Spindelsnelheid: 10 ~ 60 tpm (stepless speed -regulering)

 4. Buitendiameter van draadrol (max): φ210mm, snelweg maat 20*8 mm/mm.

 5. Spindel buitendiameter: φ75mm (H7)

 6. Breedte en lengte van draadrol: het langste kan worden gebruikt tot 150 mm, volgens de vraag van het werkstuk

 Met, - De algemene gemeenschappelijke specificaties zijn 35, 40, 50, 60, 70, 100 mm

  7. Maximale afstand tussen twee spindels: 280 mm

 8. Minimale afstand tussen twee spindels: 180 mm

 9. Maximale rollende druk: 30 tons

 10. Rolleraandrijving Paardenkracht: 11KW

 11. Feed Purtulsion Porther: 5,5 kW

 12. Hoogte van grond tot rolcentrum: 1050 mm

 13. Vloeroppervlak: 2100LMM*1600WMM*2100HMM

 14. Netto gewicht: 3200 kg; Bruto gewicht: 3000 kgs
