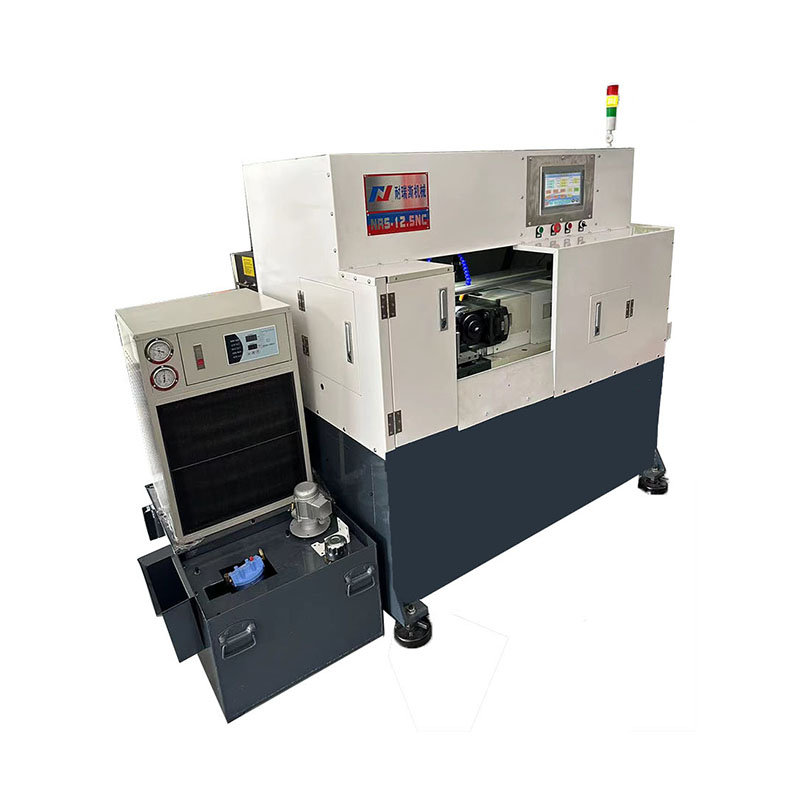

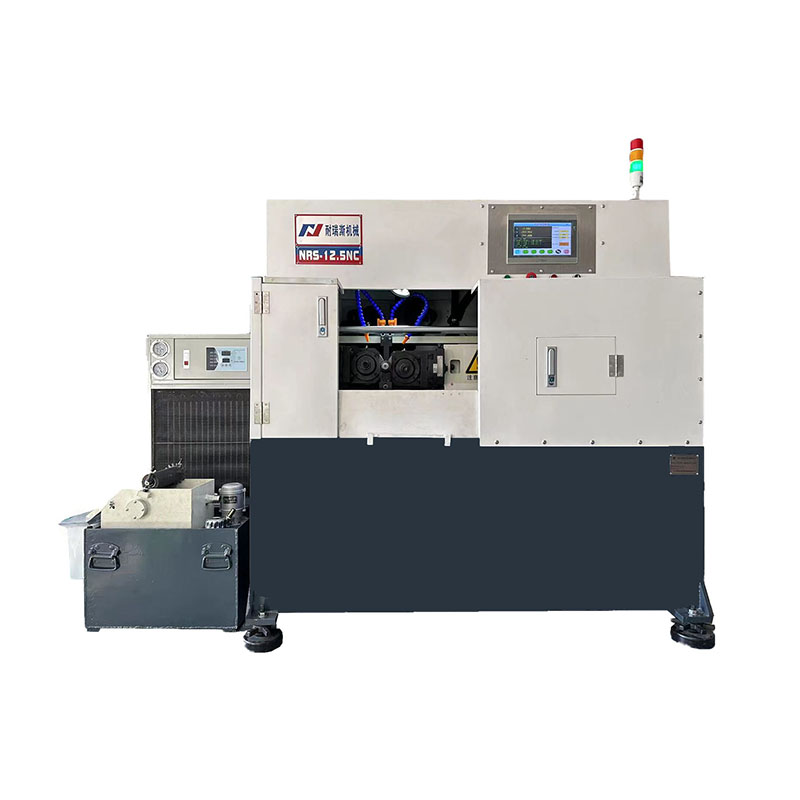

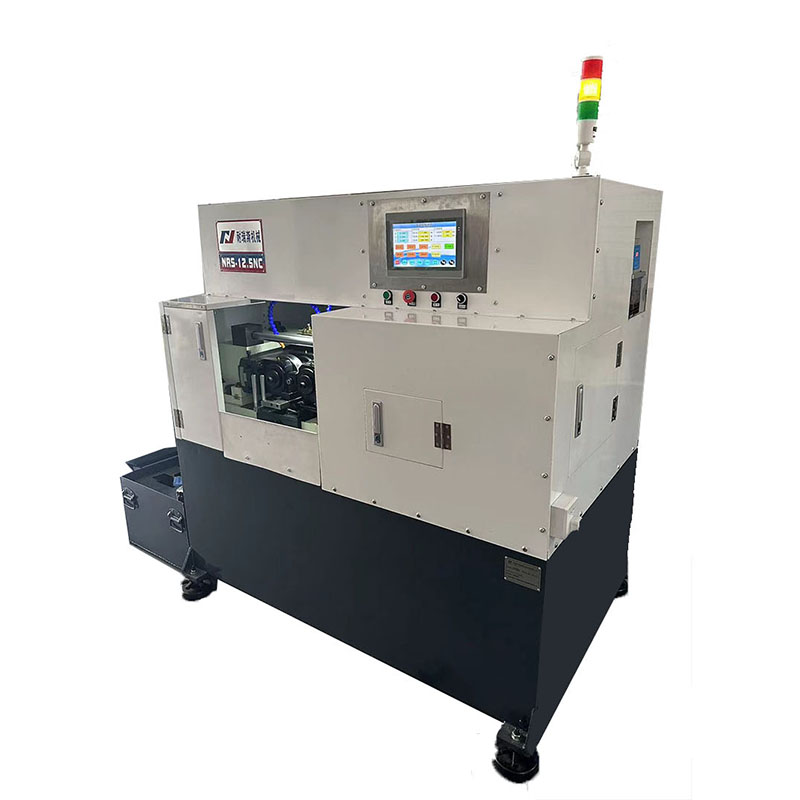

High Speed Precisie draadwalsmachine is een nieuw model dat onafhankelijk door ons bedrijf is ontwikkeld. High Speed Precisie Draadwalsmachine heeft een solide schaal, geavanceerd digitaal touchscreen en besturingsprogramma, hoge precisie, eenvoudige bediening, veel gebruikt bij het rollen van tanden, kartelen en andere soorten draadvormende verwerking.
High Speed Precisie draadwalsmachine is een nieuw model dat onafhankelijk door ons bedrijf is ontwikkeld. High Speed Precisie Draadwalsmachine heeft een solide schaal, geavanceerd digitaal touchscreen en besturingsprogramma, hoge precisie, eenvoudige bediening, veel gebruikt bij het rollen van tanden, kartelen en andere soorten draadvormende verwerking.
1.werkstuk klemtype & door type rollende machine
De digitale indicator (optioneel) kan worden gebruikt om de instelling van de spilhoek fijn af te stellen
2. De linker en rechter spindels worden aangedreven door hun eigen onafhankelijke motoren en de afwijking tussen de tanden wordt geëlimineerd door synchrone besturing om perfect rollen te bereiken
3. De pitch-aanpassing van de rol wordt geregeld door de invoerwaarde van het NC-scherm
4. Verwerkingsvoorwaarden en dimensiecorrectie worden opgeslagen met gegevens en gegevensreproductie is heel eenvoudig tijdens herhaalde verwerking
5. Standaard 3-assige, optionele optionele 2-assige CNC-structuur, via een eenvoudige opdracht kan complexe rolverwerking worden uitgevoerd
6. Lineaire geleiderail met hoge stijfheid en kogelomloopspindel met grote diameter worden gebruikt om de stabiliteit van de rechter spindeltafel te realiseren
7. Verbeter het vorige model, door het gegevenscommando aan te passen, kan de pitch-matching eenvoudig worden voltooid
8. Niet-hydraulisch type gunstige milieubescherming, bewerkingsnauwkeurigheid als gevolg van invloed van temperatuurverandering is klein, nauwkeurigheid is stabiel
Technische specificaties |
NRS-15NC |
|
productnaam |
Hoge snelheid precisie draadwalsmachine |
|
Bereik van draad |
Duikrollen MAX. diameter |
40mm |
Doorvoerrollen MAX. diameter |
25mm |
|
Belde van lengte (invoer) |
80mm |
|
Belde van lengte (doorvoer) |
3000mm |
|
Spindel snelheid |
CVT van 1ï½70 tpm/min |
|
Aanvoersnelheid rechter spil |
MAX.1000mm/min |
|
De afstand tussen de spindels |
140mmï½220mm |
|
Spindel reis |
80mm |
|
Spil rotatie Hoek |
±6° |
|
Hoogte van referentieniveau tot midden van de spil |
125mm |
|
Smering van kogelomloopspindels |
Automatische geforceerde smering |
|
Smering van het rechter spilgeleidingsoppervlak |
||
Draad rollende matrijzen |
MAX. diameter |
175mm |
Boring diameter |
54mm |
|
Breedte bereik |
80mm |
|
Sleutel manier |
|
|
Motorvermogen voor spindelaandrijving |
servomotor2×3.1kw |
|
Collant-kracht |
0,09kw |
|
Maximale roldruk |
150 KN |
|
Hoogte vanaf de vloer tot het midden van de spil |
950mm |
|
Bediening vereiste ruimte |
1600mm*1300mm*1900mm |
|
Netto gewicht |
1500 kg |
|
Aantal stuurassen |
3 assen |
|
Rechts spindel mobiele servomotor |
5,1kw |
|
Min. instructie-eenheid |
Rechte as |
0,001 mm |
Rotatie as |
0,001° |
